SZYNY MONTAŻOWE

Przeznaczenie;
Szyny montażowe profile służą do mocowania podwieszania systemów instalacyjnych jak również jako profile konstrukcje stalowe w budownictwie przemysłowym

Dane techniczne;
stal ocynkowana galwanicznie lub ogniowo

SZYNY MONTAŻOWE 20x30x1.5

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05171	2000	20x30x1.5	1
05172	3000	20x30x1.5	1
05173	5000	20x30x1.5	1

SZYNY MONTAŻOWE 30x30x2.0

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05129	2000	30x30x2.0	1
05130	3000	30x30x2.0	1
05132	5000	30x30x2.0	1

SZYNY MONTAŻOWE 41x21x2.0

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05135	2000	41x21x2.0	1
05137	4000	41x21x2.0	1
05138	5000	41x21x2.0	1

SZYNY MONTAŻOWE 41x41x2.0

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05156	2000	41x41x2.0	1
05158	4000	41x41x2.0	1
05159	5000	41x41x2.0	1
05160	6000	41x41x2.0	1

SZYNY MONTAŻOWE 50x40x2.0

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05149	2000	50x40x2.0	1
05151	4000	50x40x2.0	1
05152	5000	50x40x2.0	1
05153	6000	50x40x2.0

PROFILE MONTAŻOWE 62x41x2.5

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05101	2000	62x41x2.5	1
05102	4000	62x41x2.5	1
05103	6000	62x41x2.5	1

PROFILE MONTAŻOWE 82x41x2.5

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05105	2000	82x41x2.5	1
05106	4000	82x41x2.5	1
05107	6000	82x41x2.5	1

Przeznaczenie;
Szyna montażowa z stopką służy do montażu podwieszania rur systemów instalacyjnych konstrukcji stalowych.

Dane techniczne;
stal ocynkowana galwanicznie lub ogniowo

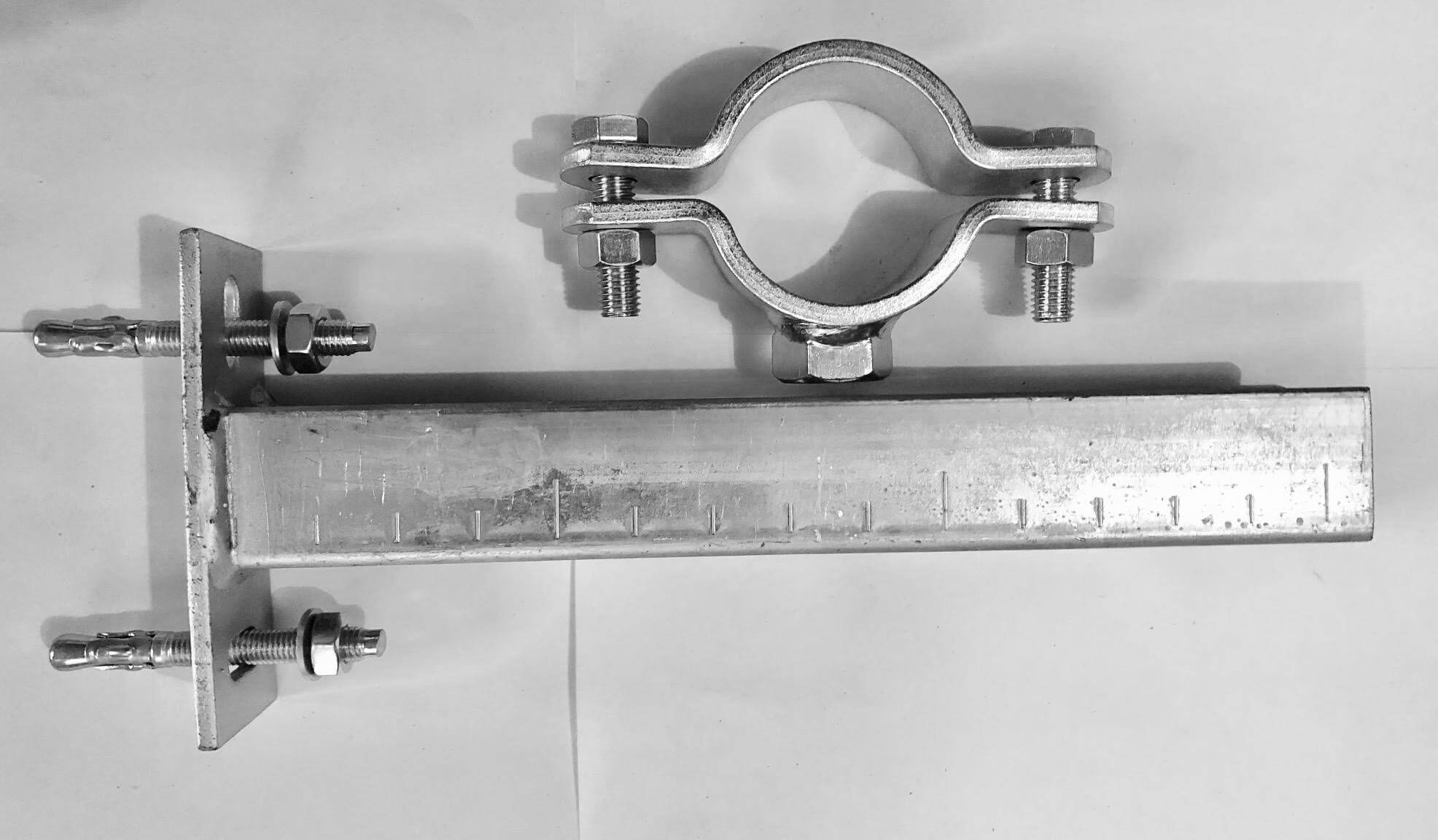

SZYNA MONTAŻOWA ZE STOPKĄ 30x30x2.0

Numer katalogowy	Długość	Rozmiar szyny	szt.
05210	150	30/30/2	1
05211	250	30/30/2	1
05212	300	30/30/2	1
05213	350	30/30/2	1
05214	400	30/30/2	1
05215	450	30/30/2	1
05216	500	30/30/2	1
05217	750	30/30/2	1
05218	1000	30/30/2	1

SZYNA MONTAŻOWA ZE STOPKĄ WYMIAR 41x21x2.0

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05120	250	41x21x2.0	1
05121	300	41x21x2.0	1
05122	400	41x21x2.0	1
05124	500	41x21x2.0	1
05128	1000	41x21x2.0	1

SZYNA MONTAŻOWA ZE STOPKĄ 41x41x2.0

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05201	250	41x41x2.0	1
05202	300	41x41x2.0	1
05204	400	41x41x2.0	1
05206	500	41x41x2.0	1
05208	1000	41x41x2.0	1

SZYNA MONTAŻOWA ZE STOPKĄ 40x50x2.5

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
05221	250	50x40x2.5	1
05222	300	50x40x2.5	1
05224	400	50x40x2.5	1
05226	500	50x40x2.5	1
05227	750	50x40x2.5	1
05228	1000	50x40x2.5	1

SZYNA MONTAŻOWA Z PODPORĄ 30x30x2.0

Numer katalogowy	Długość mm	Rozmiar szyny	szt.
00194	300	30x30x2.0	1
00195	400	30x30x2.0	1
00196	500	30x30x2.0	1
00197	600	30x30x2.0	1
00198	700	30x30x2.0	1
00199	1000	30x30x2.0	1

ZAŚLEPKA DO SZYN MONTAŻOWYCH

Numer katalogowy	Typ szyny	Wymiar mm	szt.
05700	20x30	20x30	100
05701	30x30	30x30	100
05702	41x21	41x21	100
05703	41x41	41x41	100
05704	40x50	40x50	100
05705	41x62	41x62	100
05706	41x82	41x82	100

ŁĄCZNIKI KĄTOWE DO SZYN

Numer katalogowy	Wymiar szyny	Kąt	szt.
05330	30x20x1.5	90	1
05330	30x20x1.5	90	1
05331	30x30x2.0	135	1
05331	30x30x2.0	135	1
05332	41x21x2.0	90	1
05332	41x21x2.0	90	1
05333	41x21x2.0	135	1
05333	41x21x2.0	135	1
05334	50x40x2.0	90	1
05335	50x40x2.0	135	1

WSPORNIK PŁASKI DO SZYN

Numer katalogowy	Wymiar szyny	Rozmiar mm/dług/szer	szt.
05320	30x20x1.5		1
05320	30x30x2.0		1
05322	41x21x2.0		1
05322	41x41x2.0		1
05324	50x40x2.0

STOPKA MONTAŻOWA Z NAKRĘTKĄ

Numer katalogowy	Rodzaj nakrętki	Rozmiar mm/dług/szer	szt.
05310	M 6	40/100	5
05311	M 8	40/100	5
05312	M 10	40/100	5

STOPKA MONTAŻOWA KĄTOWA

Numer katalogowy	Wymiar szyny	Rozmiar mm dług/szer/wys	szt.
05300	30x20x1.5		1
05301	30x30x2.0		1
05302	41x21x2.0		1
05303	41x41x2.0		1
05304	50x40x2.0		1

ŁĄCZNIK SZYN MONTAŻOWYCH

Numer katalogowy	Wymiar szyny	Długość L	szt.
05341	30x20x1.5	110	1
05342	30x30x2.0	110	1
05343	41x21x2.0	160	1
05344	41x41x2.0	160	1
05345	50x40x2.0	160	1

Przeznaczenie;
Zamocowanie do konstrukcji stalowych lub profili przez otwór przelotowy lub gwintowany
Dane techniczne;
Stal wysokogatunkowa

ZACISK STALOWY DO PODWIESZEŃ

Numer katalogowy	Gwint śruby	Otwór gwintowany	szt.
05600	M 10	M 6	100
05601	M 8	M 8	100
05602	M 10	10	100
05603	M 12	12	100

ELEMENT MONTAŻOWY Z PODKŁADKĄ PROSTĄ

Numer katalogowy	Wymiar szyny	Długość M/mm	szt.
05501	30x20x1.5	M 8/30	50
05502	30x20x1.5	M 8/40	50
05503	30x30x2.0	M 8/60	50
05516	41x21x2.0	M 10/30	50
05517	41x21x2.0	M 10/40	50
05518	41x41x2.0	M 10/60	50
05519	50x40x2.0	M 10/30	50
05520	50x40x2.0	M 10/40	50
05521	50x40x2.0	M 10/60	50

ELEMENT MONTAŻOWY Z NAKRĘTKĄ SKOŚNĄ

Numer katalogowy	Typ szyny	Długość M/mm	szt.
05521	30x20x1.5	M 8/30	50
05522	30x20x1.5	M 8/40	50
05523	30x30x2.0	M 8/60	50
05524	41x21x2.0	M 10/30	50
05536	41x21x2.0	M 10/40	50
05537	41x41x2.0	M 10/60	50
05538	50x40x2.0	M 10/30	50
05539	50x40x2.0	M 10/40	50
05540	50x40x2.0	M 10/60	50

PODKŁADKA TYPU "C" NA SZYNE

Numer katalogowy	Typ szyny	Otwór mm	szt.
05480	30x20x1.5	Ø 10,4	50
05480	30x20x1.5	Ø 10,4	50
05481	41x21x2.0	Ø 10,4	50
05481	41x21x2.0	Ø 10,4	50
5482	50x40x2.0	Ø 10,4	50

PODKŁADKA OKRĄGŁA

Numer katalogowy	Norma DIN	Otwór wymiar	1Kg/szt
05460	DIN 125A	8,4/17	628
05465	DIN 125A	10,5/20	326
05469	DIN 125A	M12	176
05471	DIN 125A	M16	100
05462	DIN 9021	M 8,4/30	160
05467	DIN 9021	M 10,5/30	82
05463	DIN 9021	M 12/36	45
05459	DIN 9021	M16	24

NAKRĘTKA PROSTOKĄTNA DO SZYN

Numer katalogowy	Wymiar szyny	Otwór wymiar	szt.
05440	30x20x1.5	M 8	50
05440	30x30x2.0	M 8	50
05441	30x20x1.5	M 10	50
05441	30x30x2.0	M 10	50
05442	41x21x2.0	M 8	50
05442	41x41x2.0	M 8	50
05443	41x21x2.0	M 10	50
05443	41x41x2.0	M 10	50
05444	50x40x2.0	M 8	50
05444	50x40x2.0	M 8	50
05445	50x40x2.0	M 10	50
05445	50x40x2.0	M 10	50

NAKRĘTKA SKOŚNE DO SZYN

Numer katalogowy	Wymiar szyny	Otwór wymiar	szt.
05450	30x20x1.5	M 8	50
05450	30x30x2.0	M 8	50
05451	30x20x1.5	M 10	50
05451	30x30x2.0	M 10	50
05442	41x21x2.0	M 8	50
05442	41x41x2.0	M 8	50
05443	41x21x2.0	M 10	50
05443	41x41x2.0	M 10	50
05444	40x50x2.0	M 8	50
05444	40x50x2.0	M 8	50
05445	40x50x2.0	M 10	50
05445	40x50x2.0	M 10	50

NAKRĘTKA SZEŚCIOKĄTNA KLASA 5.8 DIN 934

Numer katalogowy	Wymiar M	Rozmiar klucza	1Kg/szt.
05431	M 8	13	209
05432	M 10	17	96
05433	M 12	19	65
05434	M 16	21	33

ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM KLASA 5,8 DIN 933

Numer katalogowy	Długość L	Gwint/klucz	1Kg/szt.
05401	30	M 8 /13	68
05403	40	M 8 /13	56
05404	50	M 8 /13	47
05405	60	M 8 /13	41
05406	70	M 8 /13	37
05407	80	M 8 /13	33
05411	30	M 10 /17	39
05413	40	M 10 /17	32
05414	50	M 10 /17	28
05415	60	M 10 /17	25
05416	70	M 10 /17	21
05417	80	M 10 /17	20

UCHWYT Z PRĘTA OKRĄGŁEGO

Numer katalogowy	Rozmiar cale	Gwint mm	1Kg/szt.
05801	1/2"	M 8	1
05802	3/4"	M 8	1
05803	1"	M 8	1
05805	11/4"	M 8	1
05806	11/2"	M 8	1
05808	2"	M 10	1
05010	21/2"	M 10	1
05812	3"	M 10	1
05814	4"	M 12	1
05816	5"	M 12	1
05818	6"	M 12	1
05820	8"	M 12	1
