Punkty stałe w rurociągach i ich kompensacja

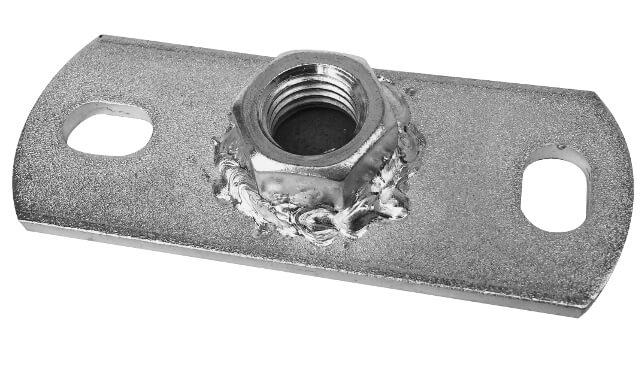

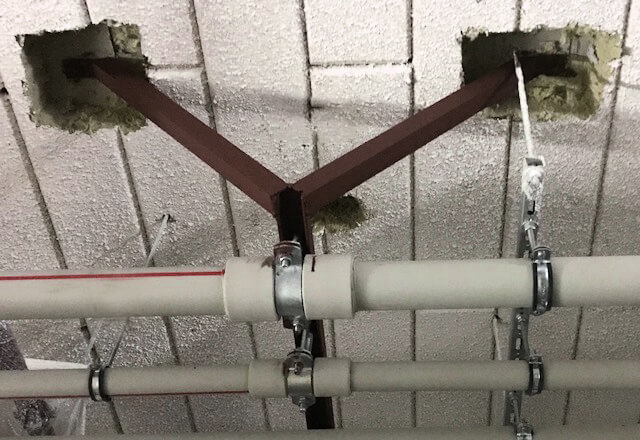

Punkty stałe PS są miejscami dzielącymi instalację w rurociągach na odcinki, które są poddane kompensacji. Odpowiadają za to, aby nie dopuszczać do przemieszczenia się rur, gdy działanie różnorodnych sił doprowadza do wydłużania się rurociągów oraz wzrostu ciśnienia. Płytki montażowe punktów stałych pomagają zamocować całość na stabilnym podłożu oraz na konstrukcjach z profili montażowych. W montażu wykorzystuje się również m.in. zaczepy do dźwigarów, zaciski nośne, klamry montażowe i mocowania kanałów wentylacyjnych.
Punkty przesuwne

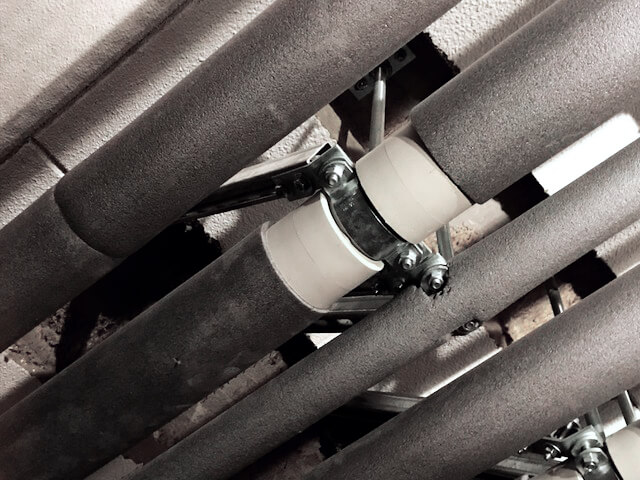

Za odpowiednie skompensowanie wydłużeń odpowiedzialne są nie tylko punkty stałe, ale również punkty przesuwne. W przypadku zmiany kierunku rurociągu, pierwszy punkt przesuwny należy zamontować w odległości od kolana, nie mniejszej niż długość ramienia sprężystego Ls. Kolejnych punktów stałych nie powinno się mocować w bliskim sąsiedztwie złączek ponieważ punkty przesuwne (ślizgowe) muszą pozwalać na swobodny ruch osiowy rurociągów wywołany wydłużeniem termicznym..
Podpory rurociągów
Utrzymują ciężar konstrukcji i pozwalają zachować jej stabilność – podpory są bardzo ważnymi elementami rurociągów, które tak, jak punkty stałe i przesuwne są sposobami na kompensację wydłużeń. Podpory są stosowane we wszystkich typach rurociągów, niezależnie od ich średnicy i materiałów użytych do ich wykonania. Odległości między obejmami do rur oblicza się w oparciu o zastosowane rury, średnicę i temperaturę cieczy oraz medium które jest rurze.Podpory umieszcza się w obszarach, gdzie rurociąg zmienia bieg, rozgałęziają się przewody lub znajdują się zbrojenia i punkty czerpalne. Podpory są najczęściej wykonane ze stali kwasoodpornej albo ocynkowanej. W przypadku rurociągów (energetycznych w zabudowie poziomej), montuje się podpory ślizgowe, kulkowe oraz jednosprężynowe ślizgowe. Pozwalają one zniwelować naprężenia w miejscach zamocowań i przejmują na siebie wydłużenia rurociągów. To rozwiązania idealne dla rurociągów stalowych. Z kolei, jeżeli mamy do czynienia z rurociągami z tworzyw sztucznych, musimy wziąć pod uwagę, że współczynnik termicznej rozszerzalności liniowej jest większy niż w przypadku stali. Myśląc o tym, jak rozmieścić podpory rurociągów, należy więc odpowiednio umiejscowić punkty stałe. Wymagane jest, aby średnica obejmy nośnej była większa od zewnętrznej średnicy rury o około 1%. Ponadto obejma do rury musi być zabezpieczona wykładziną chroniącą przed uszkodzeniami. Obejmy lodowe zapewniają doskonałą izolację, zapobiegają kondensacji oraz tworzeniu się mostków termicznych. Punkty stałe i obejmy lodowe do rur łączy rura dystansow.
